山大世紀低壓線損實時監控分析系統，旨在研究低壓臺區工況實時監測技術，達到節能降損，提升企業效益的目的。
山大世紀低壓線損實時監控分析系統主要包括兩部分：低壓線損實時監測儀、線損理論計算與分析軟件。
系統可實時對現場終端數據進行召測，根據召回的數據進行統計分析計算，得到低壓臺區較為準確的運行參數和指標值，通過分析歷史數據和實時數據，測算臺區理論損耗情況，為下達合理的管理指標、強化營業基礎管理提供依據。
系統主要功能模塊包括：理論線損離線計算模塊、數據庫管理模塊、數據采集模塊、實時監控模塊、圖形分類顯示模塊、報表分析模塊。
1. 理論線損離線計算
根據已知臺區參數，遵循國家電力行業標準《電力網電能損耗計算導則》（DL/T 686-1999）、《農村電網節電技術規程》（DL/T 738-2000），計算線損率，等值電阻等理論數值。
2. 數據的實時采集
通過與GPRS/CDMA公用網連接的專線，定時從線損實時監測終端召喚數據，包括電壓、電流、有功無功功率、有功無功電量、線損功率、線損電量、線損率等由終端提供的數據。
3. 數據的實時監測
數據的實時監測主要以數值量為主，如三相電壓，三相電流，有功功率，無功功率，有功無功電量等，另還可以根據需要監測部分狀態量。
為了便于進行管理和統計，系統要對一些數據值進行記錄和監測，通過實時數據窗口實時分區顯示當前最新的數據變化。
4. 數據的分類查詢與統計
可按照設備類型，參數類型，日期等查詢數據。便于用戶進行數據的過濾統計和分析。
5. 數據圖形的分類顯示（曲線圖、餅圖、棒圖等）
作為數字顯示的補充，圖形化顯示的數據更加直觀，更能體現整體變化趨勢。系統可提供多種數據顯示方式，除最基本的數值顯示外，還提供餅圖、棒圖和曲線圖等顯示形式。并可提供靈活的圖形硬拷貝輸出功能。系統還可提供強大的實時圖形顯示、輸出功能，滿足用戶的要求。
曲線圖：曲線圖用于表示在一段連續時間內發生的大量數據。
餅圖：餅圖將數據顯示為整體的一定比例。餅圖常用于在各組之間進行比較。在餅圖上放置某數值字段后，該圖將計算每個值相對總計的百分比。
棒圖：棒圖將序列顯示為一組按類別分組的垂直圖條。棒圖對于顯示一段時間的數據變化或說明各項之間的比較來說十分有用。
6. 數據的報表顯示（日?qǐng)?bào)表、月報表、年報表等）
報表作為一種監查和記錄的手段，在實際應用中非常重要。報表的制作和生成系統也是電力相關軟件的重要功能組成。本系統可提供簡單方便實用的報表功能。

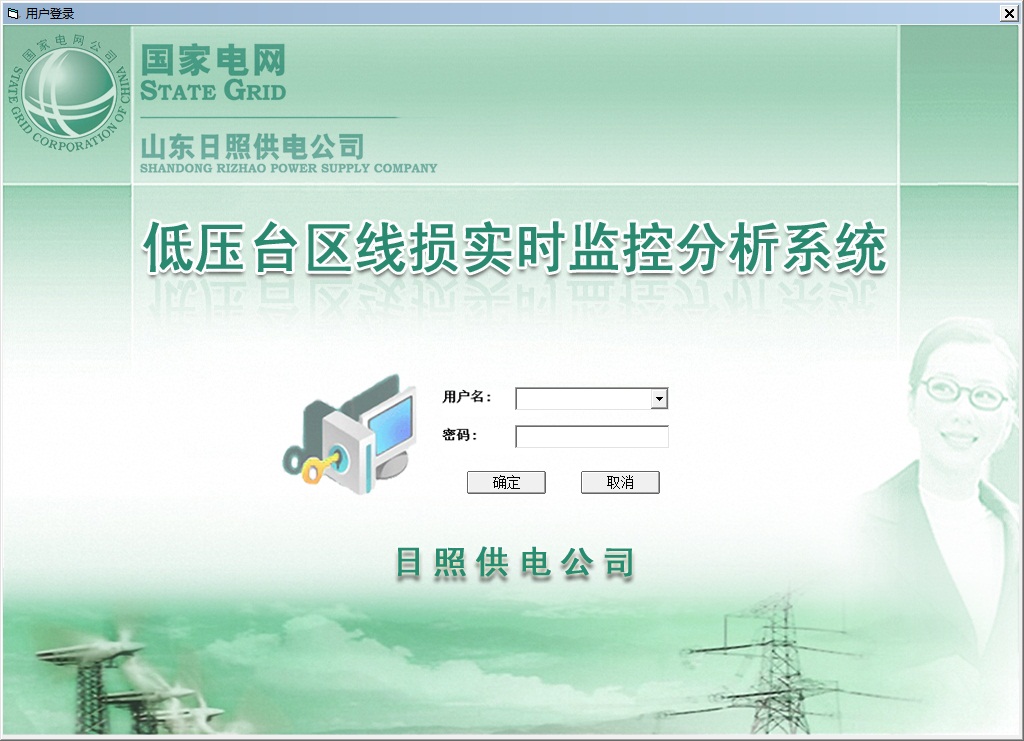

登錄界面
低壓線損實時檢測與分析系統客戶端主界面
